高壓隔離供能系統
分類：
詳細信息
系統組成：

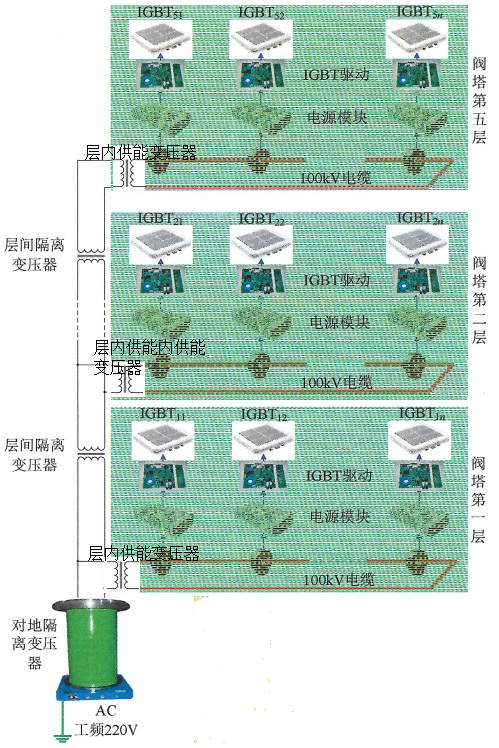

高壓隔離供能系統考慮到了本期的供能需求和后期的可擴展性，采用分層供能技術方案。該系統包括對地隔離變壓器、層間隔離變壓器、層內供能變壓器、高壓電纜、磁環以及電源模塊等。
實施方案：
高壓隔離變壓供能系統包括對地隔離變壓器、層間供能變壓器、高壓電纜、磁環和整流穩壓電源模塊；對地隔離變壓器接工頻交流電源，其輸出端接高壓隔離變壓器的輸入端，高壓隔離變壓器的輸出端通過高壓電纜與固定在高電位上的磁環輸入端連接，磁環的輸出端與整流穩壓模塊的輸入端相連；高壓隔離變壓器將交流電輸送至高電位，磁環輸出交流電，整流穩壓模塊將交流電轉化為直流電壓給IGBT閥組供電，一個磁環配一個穩壓模塊，滿足一個子模塊（兩塊IGBT驅動板、一塊PMC板）供電需求。
訂貨所需的技術參數
1隔離變壓器
a)電源參數
電壓等級；額定頻率；供電品質：最大電壓波動、最大頻率波動。
b)技術參數
額定隔離電壓、額定容量；相數；額定電壓：空載電壓、滿載電壓；冷卻方式；絕緣水平：直流耐壓、操作沖擊、雷電沖擊；直流泄漏電流；隔離變壓器溫升；聲級；安裝方式；變壓器形式；鐵芯材質；繞組材質；
2穿心磁環
一次電流、電流變比：（根據電源模塊輸出功率進行優化設計）、電流允許偏差、畸變率、單個額定容量、冷卻方式、溫升、絕緣水平、額定雷電沖擊耐受電壓、一次穿線孔直徑、二次側引出線采用方式、安裝方式
3電源模塊技術參數
輸入電流；輸出電壓；穩壓精度；紋波與噪聲；輸出總功率；輸出路數；保護功能；安裝方式：協商制定。
4高壓電纜
電纜外徑；電纜長度；絕緣水平；安裝方式。
5控制保護接口
雙方協商制定。
